DTII(A)型固定帶式輸送機


DTII(A)型固定帶式輸送機

    一、總  論

DTII(A)型固定帶式輸送機的應用范圍

1、DTII(A)型固定帶式輸送機是通用型系列產品，可廣泛用于冶金、礦山、煤炭、港口、電站、建材、化工、輕工、石油等各個行業。由單機或多機組合成運輸系統來輸送物料，可輸送松散密度為500~2500Kg/m3的各種散狀物料及成件物品。

2、DTII(A)型固定帶式輸送機適用的工作環境溫度一般為-25℃~+40℃。對于在特殊環境中工作的帶式輸送機，如要具有耐熱、耐寒、防水、防腐、防爆、阻燃等條件，應另行采取相應的防護措施。

3、DTII(A)型固定帶式輸送機均按部件系列進行設計、設計者可根據輸送工藝要求，按不同的地形，工況進行選型設計并組合成整臺輸送機。

本系列部件可滿足水平及傾斜輸送機的要求，也可采用帶凹凸弧段與直線段組合的輸送形式。

4、輸送機允許輸送的物料塊度取決于帶寬、帶速、槽角和傾角，也取決于大塊物料出現的頻率。各種帶寬適用的最大塊度，本系列推薦按表1選取。當輸送硬巖時，帶寬超過1200mm后，一般應限制在350mm，而不能隨帶寬的增長而加大。

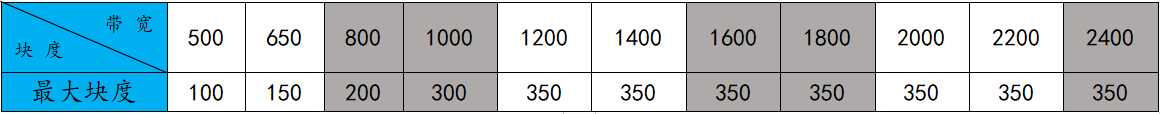

表1 各種帶寬適用的最大塊度


表2 產 品 規 格

帶 寬 mm

500

650

800

1000

1200

1400

1600

1800

2000

2200

2400

代 碼

01

02

03

04

05

06

07

08

09

10

11

技術參數表

帶寬
mm

傳動滾筒直徑
mm

輸送速度V
m/s

輸送量Q
m3/h

功率N
Kw

500

500

0.8、1.0、1.25、1.6、2.0、2.5

69~217

2.2~37

650

500、630

0.8、1.0、1.25、1.6、2.0、2.5

127~397

2.2~90

800

500、630、800、1000、1250、1600

0.8、1.0、1.25、1.6、2.0、2.5、3.15

198~781

2.2~315

1000

630、800、1000、1250、1600

0.8、1.0、1.25、1.6、2.0、2.5、3.15、4.0

324~1622

3~315

1200

630、800、1000、1250、1600

1.0、1.25、1.6、2.0、2.5、3.15、4.0、5.0

593~2971

5.5~315

1400

630、800、1000、1250、1600

1.0、1.25、1.6、2.0、2.5、3.15、4.0、5.0

825~4130

15~315

1600

630、800、1000、1250、1600

2.0、2.5、3.15、4.0、5.0

2186~6122


1800

630、800、1000、1250、1600

2.0、2.5、3.15、4.0、5.0、6.5

2795~9083


2000

800、1000、1250、1600

2.0、2.5、3.15、4.0、5.0

3470~11277


2200

1000、1250、1600

3.15、4.0、5.0、6.5

6843~14120


2400

1000、1250、1600

3.15、4.0、5.0、6.5

8289~17104

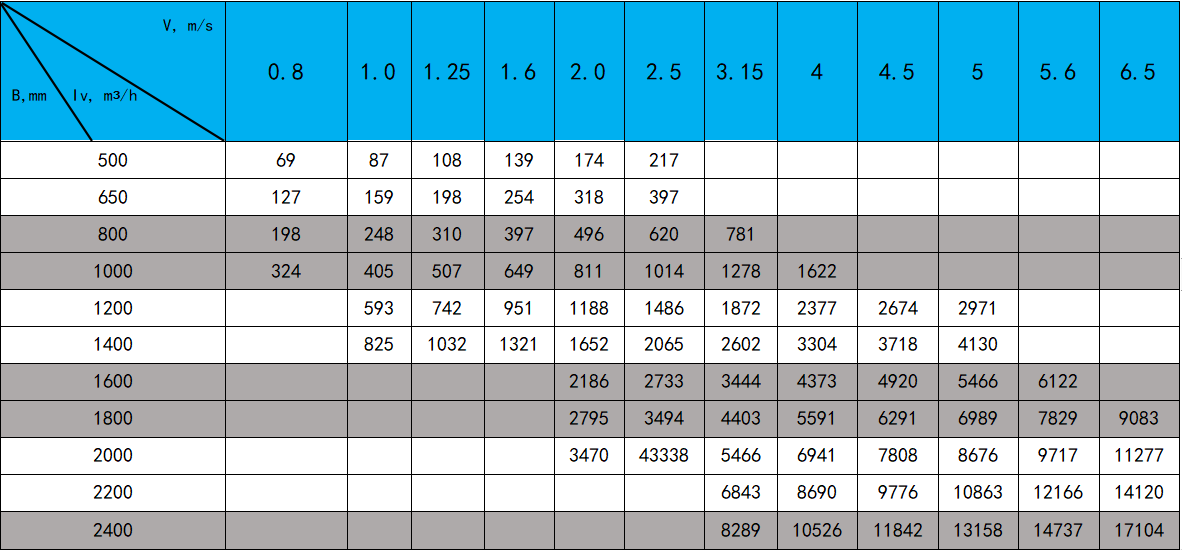

表3 帶速V、帶寬B與輸送能力Iv的匹配關系


注：1.輸送能力Iv值按水平輸送，動堆積角θ為20°，托輥槽角λ為35°時計算的。

2. 表中帶速4.5、5.6m/s為非標準值，一般不推薦選用。



帶式輸送機的典型布置

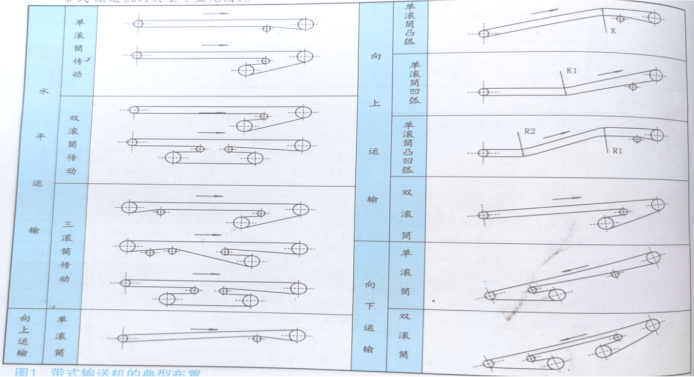

帶式輸送機的典型布置見圖1。


圖1帶式輸送機的典型布置

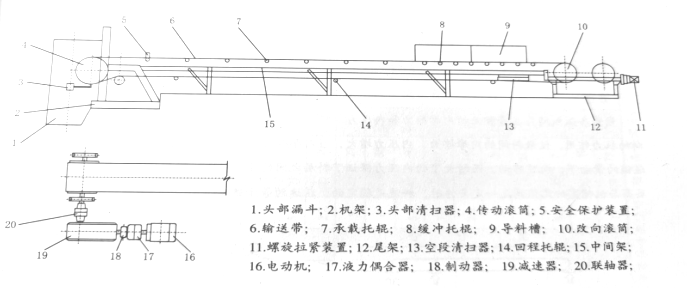

圖2帶式輸送機整機結構

表4 帆布輸送帶規格及技術參數（參考值）

抗拉體
材 料

輸送帶
型 號

扯斷強度
N/mm層

每層厚度
mm

每層質量
kg/㎡

伸長率
（定負荷）％

帶寬范圍

層數范圍

覆蓋膠厚度/質量
mm/kg/㎡

上

下

棉帆布

CC-56

56

1.5

1.36

1.5~2

500~1400

3~8

1.5/1.70

3.0/3.40
4.5/5.10
6.0/6.80


8.0/9.50

1.5/1.70






3.0/3.40

尼龍帆布

NN-100

100

1.0

1.02

1.5~2

500~1200

2~4

NN-150

150

1.1

1.12

1.5~2

650~1600

3~6

NN-200

200

1.2

1.22

1.5~2

650~1800

3~6

NN-250

250

1.3

1.32

1.5~2

650~2200

3~6

NN-300

300

1.4

1.42

1.5~2

650~2200

3~6

聚酯帆布

EP-100

100

1.2

1.22

~1.5

500~1000

2~4

EP-200

200

1.3

1.32

~1.5

650~2200

3~6

EP-300

300

1.5

1.52

~1.5

650~2200

3~6
