TD75型通用固定式帶式輸送機

TD75型通用固定式帶式輸送機

一、用途

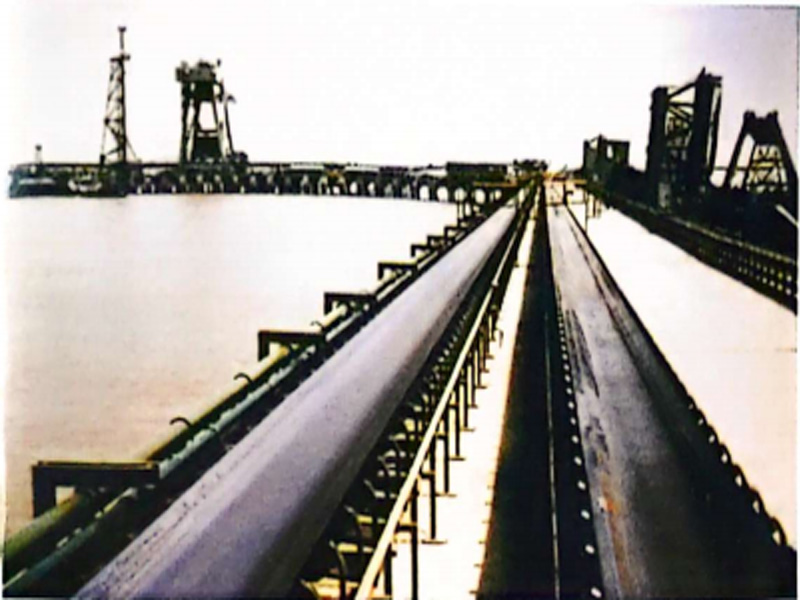

TD75型通用固定式帶式輸送機（以下簡稱TD75型）由于輸送量大、結構簡單、維護方便、成本低、通用性強等優點而廣泛的在冶金、煤炭、交通、水電等部門中用來輸送散狀物料或成件物品。根據輸送工藝要求，可以單機輸送，也可多臺或與其他輸送機組成水平或傾斜輸送系統。

TD75型在環境溫度-15℃~+40℃的范圍內使用，輸送物料的溫度在50℃以下。對于有防爆，防水、防腐蝕及耐熱、耐寒等特殊要求的場合，應另行采取相應措施。

二、技術特征和主要參數

TD75型可輸送物料的容重在2.5T/m3以下。本系列按帶寬分我：500、650、800、1000、1200、1400毫米等6種規格。

按驅動功率分為：1.5、2.2、3.0、4.0、5.5、7.5、11（10）、15（13）、18.5（17）、22、30、40、55、75、100、115、130、155、185(180)KW等十九種。

按帶速分為：0.8、1.0、1.25、1.6、2.0、2.5、3.15、4.0m/s等八種。

此外還有0.3m/s的帶速系手選帶式輸送機專用。

本系列最大輸送量見表

表中的輸送量是在物料容重γ=1.0t/m3、輸送機傾角0°~7°、物料動堆積角為30°的條件下計算出的。

承載托輥形式	帶速（米/秒）	帶寬 B 毫米
		500	650	800	1000	1200	1400
		輸送量Q(噸/小時）
槽型托輥	0.8	78	131	-	-	-	-
	1	97	164	278	435	655	891
	1.25	122	206	348	544	819	1115
	1.6	156	264	445	696	1048	1427
	2	191	323	546	853	1248	1748
	2.5	232	31	661	1033	1556	2118
	3.15	-	-	824	1233	1858	2528
	4	-	-	-	-	2202	2996
平行托輥	0.8	41	67	118	-	-	-
	1	52	88	147	230	345	469
	1.25	66	110	184	288	432	588
	1.6	84	142	236	368	553	753
	2	103	174	289	451	677	922
	2.5	125	211	350	546	821	1117

改向滾筒的選取滾筒用滾動軸承型號表

帶寬 B	傳動滾筒直徑	改向滾筒直徑				帶寬 B （毫米）	直徑 D (毫米）	軸承型號		帶寬 B （毫米）	直徑 D (毫米）	軸承型號
		≈180°改向	≈90°改向	＜45°改向				傳動滾筒	改向滾筒			傳動滾筒	改向滾筒
500	500	400	320	320		500	320		1310	1200	400		1312
650	500	400	400	320			400				500
	630	500					500	1312			630	3524	3520
800	500	400	400	320		650	320		1310		800
	630	500					400		1312		1000	3528
	800	630					500	1316			1250	3532	1312
1000	630	500	500	400			630			1400	400
	800	630				800	320				500
	1000	800					400		1316		630		3520
1200	630	500	500	400			500	1316			800	3524
	800	630					630	3520			1000	3532
	1000	800					800				1250
	1250	1000	630			1000	400		1312		1400	3536
1400	800	630	500	400			500		1316
	1000	800					630	3520
	1250	1000	630				800	3524
	1400	1250					1000	3528

技術規格

帶寬B （mm）	傳動滾筒直徑D （mm)	輸送速度V (m/s)	輸送量Q (t/h)	功率N （Kw)
500	500	0.8、1.0、1.25、1.6、2.0、2.5	78~232	1.5~30
650	500	0.8、1.0、1.25、1.6、2.0、2.5	131~391	1.5~40
650	630	1.0、1.25、1.6、2.0、2.5	131~391	10~40
800	500	1.0、1.25、1.6、2.0、2.5、3.15	278~824	2.2~55
	630			10~55
	800			13~75
1000	630	1.0、1.25、1.6、2.0、2.5、3.15	435~1233	7~75
	800			17~100
	1000			30~100
1200	630	1.0、1.25、1.6、2.0、2.5、3.15、4.0	655~2202	4~100
	800			13~135
	1000			30~185
	1250	2.0、2.5、3.15		115~155
1400	800	1.0、1.25、1.6、2.0、2.5、3.15、4.0	891~2996	4~155
	1000	1.0、1.25、1.6、2.0、2.5、3.15、4.0		30~185
	1250	2.0、2.5、3.15		115~155
	1400	2.0、2.5、3.15、4.0		130~185
